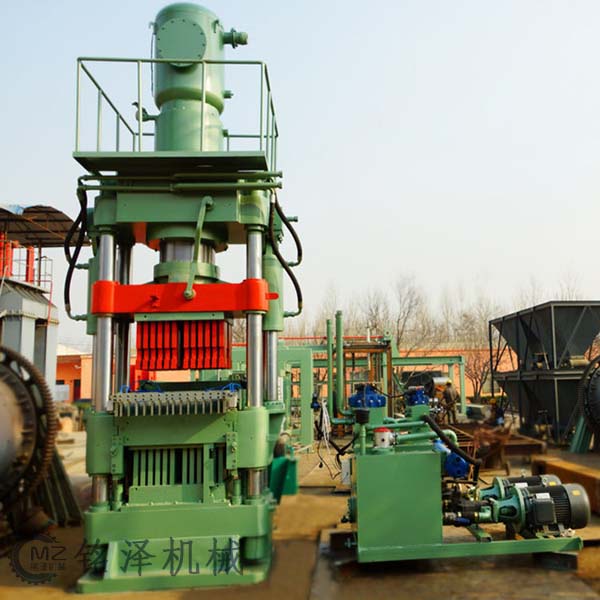

小型液壓制磚機在結構上采用了電動機,減速器,送料系統,以及壓頭部分和曲柄滑塊壓制成型系統等結構組成,如此復雜的結構在使用中也是一大挑戰。小型液壓磚機在使用中,主要是通過電動機驅動減速器的運行,帶動設備的主軸轉動,同時通過曲柄滑塊壓制成型系統轉變運動,帶動料車的運行,以此來完成加料,推磚的工作。制磚機的各主要部分及其功用如下:
1、磚機床身。用以安裝壓力機的各個部件。
2、制磚機中的皮帶輪傳動軸:通過傳動帶將電動機的動力傳給傳動軸,一般都是減速傳動。傳動軸。其上裝有小齒輪,與裝在曲軸一端的大齒輪嚙合。
3、設備中的曲軸與離合器。將大齒輪的旋轉運動經曲柄連桿機構,變成滑塊的往復直線運動。再將旋轉著的大齒輪與曲軸接合或脫開,使曲軸旋轉或停止。
4、保險器。液壓制磚機機的超載保護裝置。沖壓過程中如果沖壓力超過公稱壓力時,該保險裝置將被破壞,達到保護壓力機的目的。
5、液壓制磚機中的制動器。克服離合器脫開后曲軸及滑塊的慣性運動,使它們及時停止。
6、連桿。是曲軸和滑塊的連接部件。調節螺桿。用來調節壓力機的閉合高度。軸瓦。用作曲軸支承。
7、小型制磚機滑塊控制裝置。是安裝沖模的上模,并將沖壓力傳遞到工件上的部件??刂蒲b置。用來操縱和控制離合器的接合或脫開。
8、螺柱與腳踏板。用來調整液壓制磚機的傾斜角。腳踏板。通過腳踏板內的電器開關操縱電磁鐵,帶動控制裝置,開動或停止液壓制機的單次沖(簡稱單沖)或連續沖(簡稱連沖)。
